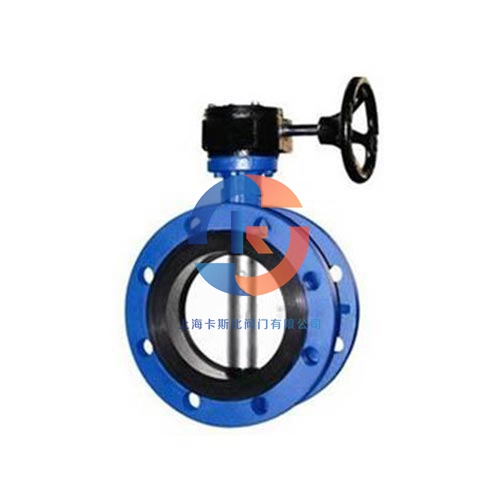

法蘭式蝶閥的軟密封類結構和性能

法蘭式蝶閥普遍用作城建、石化、冶金、電力等領域中，是這種行業中介質管道上斷開或調節流量的佳設備。法蘭式蝶閥自身的構造是流水線中理想的開閉部件，是當今管道啟閉件的發展方向。首先是單偏心構造的軟密封法蘭式蝶閥。閥座密封段或蝶板薄厚方向的平分線與閥座旋轉中心相對偏心，促使法蘭式蝶閥打開過程中蝶板突面與閥座突面逐漸分離。當?shù)遛D(zhuǎn)動到20~25時，蝶板突面與閥座突面完全分離，大大減少了法蘭式蝶閥打開過程中兩突面之間的相對機械磨損和擠壓，進而提升了法蘭式蝶閥的密封性能。

法蘭式蝶閥的軟密封類結構

這種設計主要依靠蝶板與閥座之間擠壓產生的彈性變形來確保法蘭式蝶閥的密封。在單偏心法蘭式蝶閥的基礎上，蝶板旋轉中心相較于氣缸通道中心線偏置，使法蘭式蝶閥在打開過程中產生凸輪效應，蝶板突面與閥座突面的分離比單偏心構造更快。當?shù)遛D(zhuǎn)動到8~12時，蝶板的突面與閥座的突面完全分離。這種構造的設計大大降低了2個突面之間的相對機械磨損和擠壓變形，提升了法蘭式蝶閥的密封性能。

法蘭式蝶閥的軟密封類結構

在雙偏心法蘭式蝶閥的基礎上，閥座突面的中心線與閥門的中心線形成一個視角偏心，那么在打開過程中，蝶板的突面在開啟瞬間立即與閥座的突面分離，在關掉瞬間只觸碰和卡緊閥座的突面。這種獨特的偏心組合充分利用了凸輪效應，法蘭式蝶閥密封副在閘閥開啟和關閉時2個突面之間的機器磨擦和磨損，消除了損壞和泄漏的可能。將擠壓密封改成扭距密封，通過調整外界驅動扭距來調整密封比壓，大大提高了三偏心密封法蘭式蝶閥的密封性能和使用壽命。
