自力式壓力調節閥怎么控制

常見的自力式壓力調節閥控制電路包含三個主要部分，第一部分是敏感元件，它一般是一個變送器。它是一個可以用于測量被調工藝參數的裝置，這種參數如壓力、液位或溫度。變送器的輸出被送到調節儀表——調節器，它確定并測量給定值或期待值與工藝參數的實際值之間的誤差，一個接一個地把校準信號送出給終控制元件——調節閥。閘閥改變了液體的流量，使工藝參數達到了期待值。

在氣動調節系統中，調節器輸出氣動信號能夠直接驅動彈簧一薄膜式執行機構或是活塞機執行機構，使閥門動作。在這種情況下，確定閥位所需的能量是由壓縮氣體提供的，壓縮氣體應當在室外的設備上加以干燥，以避免凍結，并應凈化和過濾。

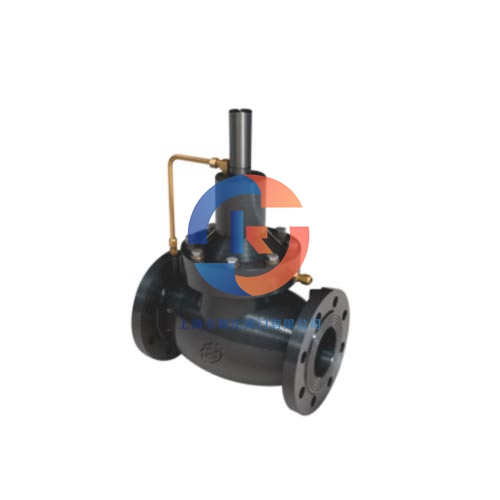

自力式壓力調節閥

當一個氣動調節閥和電動調節器配套使用時，可采取電一氣閥門定位器或電一氣轉化器。壓縮氣體的供氣系統可以跟用于全氣動的調節系統一樣去考慮。

在自力式壓力調節閥調整理論的術語中，調節閥既有靜態特性，還有動態特性，因此它影響整個控制電路成敗。靜態特性或增益項是閥的流量特性，它取決于閥門的尺寸、閥心和閥座的組合結構、執行機構的種類、閥門定位器、閥前和閥后的壓力以及流體的特性。第5章里將詳細地介紹這些內容。動態特性是由執行機構或閥門定位器一執行機構組合決定的。
