逆止閥的種類分析

逆止閥是能自動阻止液體逆流的閘閥。逆止閥的閥瓣在流體壓力影響下打開，液體從進口側流向出口側。當進口壓力低于出口側時，閥瓣在液體壓差、自身重力等因素影響下自動關閉以避免液體逆流。其閥瓣沿通道采用線性升降運動，運動可靠，但流體阻力大，適用于輕直徑場合。升降式止回閥又可為直連式和立式兩種。直連式升降逆止閥一般只能安裝于水準管道，而立式升降逆止閥一般就安裝于豎直管道。逆止閥閥瓣繞軸旋轉。其流體阻力一般低于升降止回閥，適用于大規格場合。

逆止閥的種類分析

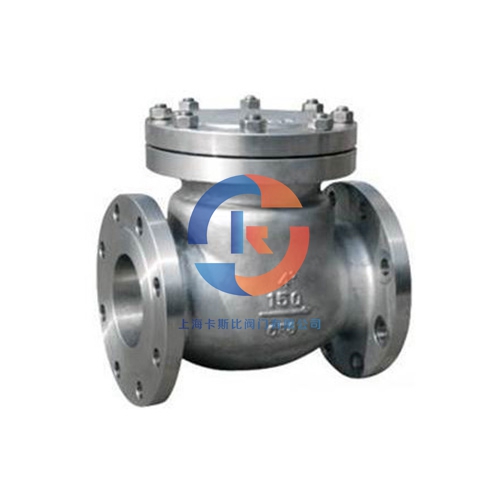

逆止閥可分為單瓣旋啟式、雙瓣旋啟式和多瓣旋啟式。在中等規格的情況下，單瓣逆止閥一般適用。在選擇大直徑管道單瓣逆止閥時，為了降低水錘壓力，最好選擇能夠降低水錘壓力的緩閉止回閥。雙瓣逆止閥適用于大中規格管道。雙瓣旋轉止回閥結構小，重量輕，是一種發展迅速的逆止閥。多瓣逆止閥適用于大口徑管道。蝶式止回閥的構造類似于法蘭式碟閥。其結構緊湊、流阻較小，水錘壓力亦較小。隔膜式逆止閥有多種結構類型，均采用隔膜作為啟閉件，由于其防水錘性能好，結構緊湊，成本低，近年來發展較快。但隔膜式逆止閥的應用溫度與壓力受到隔膜材料的限定。
